SKD308H平移式测试分选机
SKD308H平移式测试分选机适用于MSOP、QFN、DFN、LQFP、LGA、BGA、CSP等产品规格在3X3-110X110的常温和高温测试分选、分类需求,为客户带来高质量的产品输出。
联系我们
产品描述
SKD308H平移式测试分选机适用于MSOP、QFN、DFN、LQFP、LGA、BGA、CSP等产品规格在3X3-110X110的常温和高温测试分选、分类需求,为客户带来高质量的产品输出。
●取放料机械臂:配置直驱电机(Y轴),位置精准,运行更平稳高效;Z轴电机独立控制,配置2X4取放料吸嘴,X Pitch可变;吸嘴模组采用跨梁设计,重心平稳,不易变形;
●测试模式:机台可实现从2x8site到单site的切换,支持多种模式;
●温控功能:50~150℃±3℃,预温盘,梭车,测压头,测试docking固定板,共四处配置加热模块;
●测压模块:配置精密浮动头和socket叠料传感器,自动计算测压力,最高支持240kgf;
●料梭模块:XY两个方向均配置了传感器,精准检测梭车内是否叠料或未放平,保护材料;
●料盘模块:进料盘配置电机丝杠,使用不同厚度料盘时调整更便捷;结构防呆防夹,保证生产安全;
●标准KIT:设备兼容标准KIT,可实现快速换产;
●软件控制:界面精简,信息齐全,功能丰富,搭载实时数据库记录机台数据;
●前后配置显示触摸屏和按键面板,支持连接多种品牌测试机。
重要部分
![]() |
![]() |
![]() |

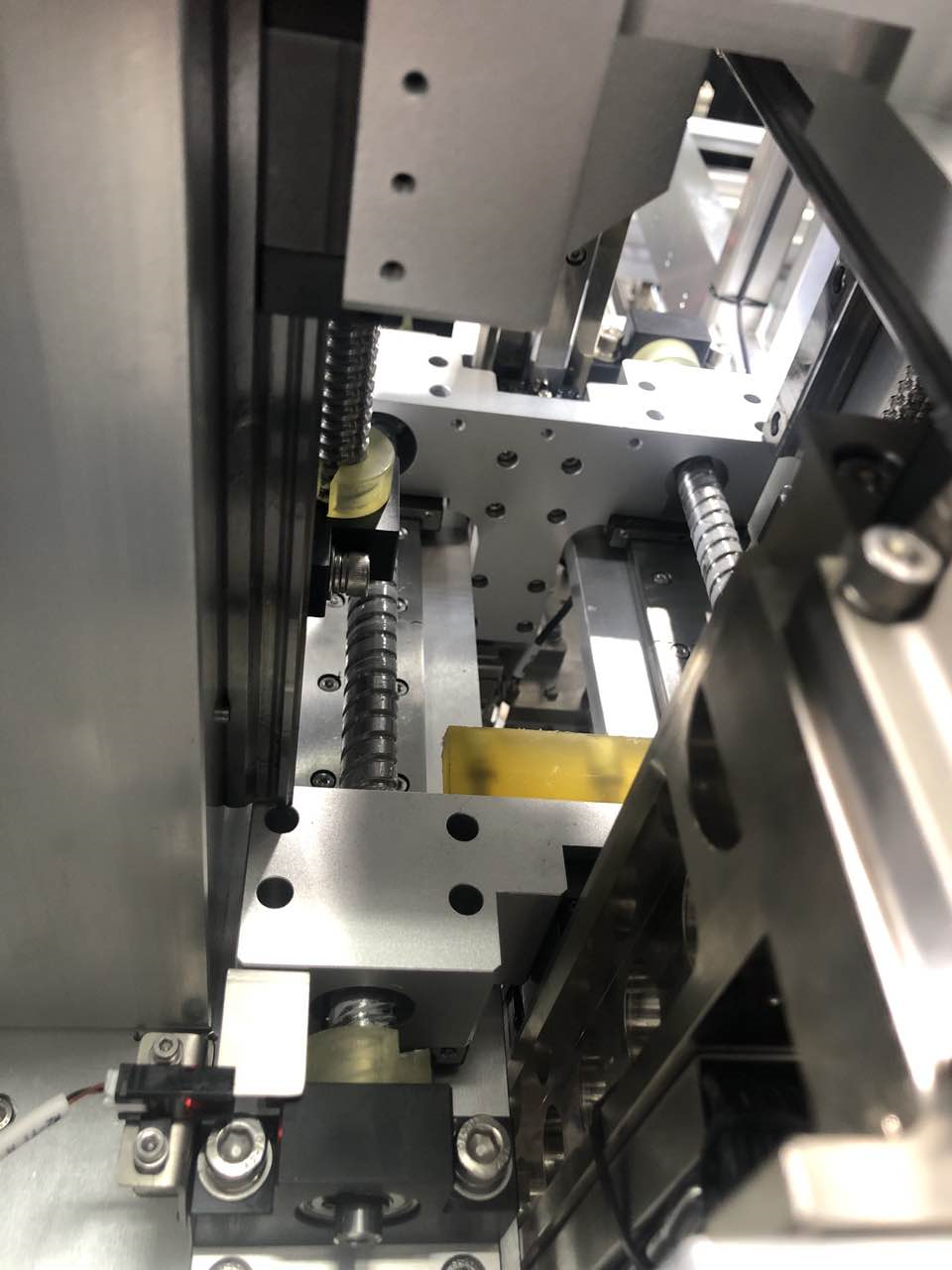

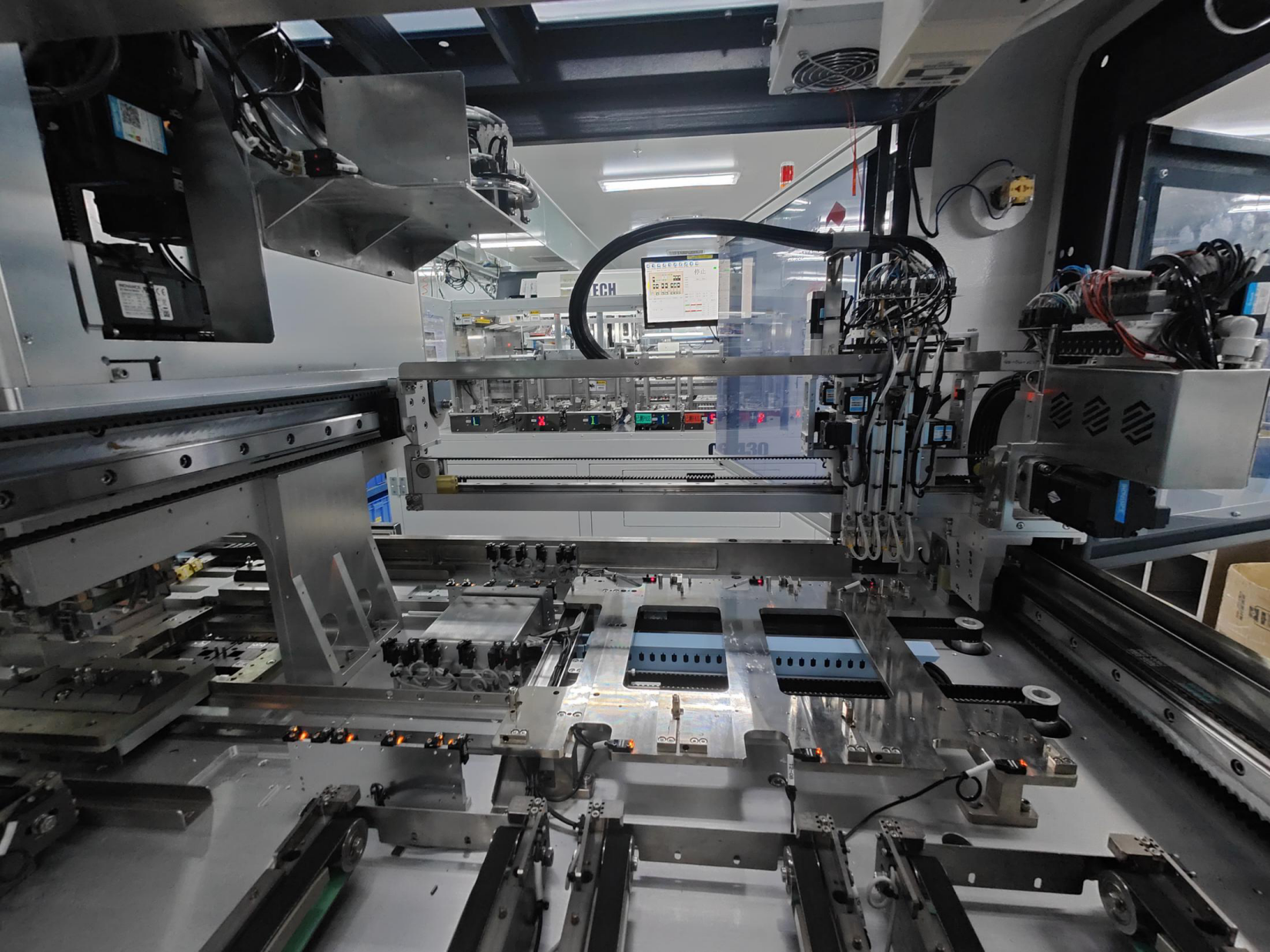

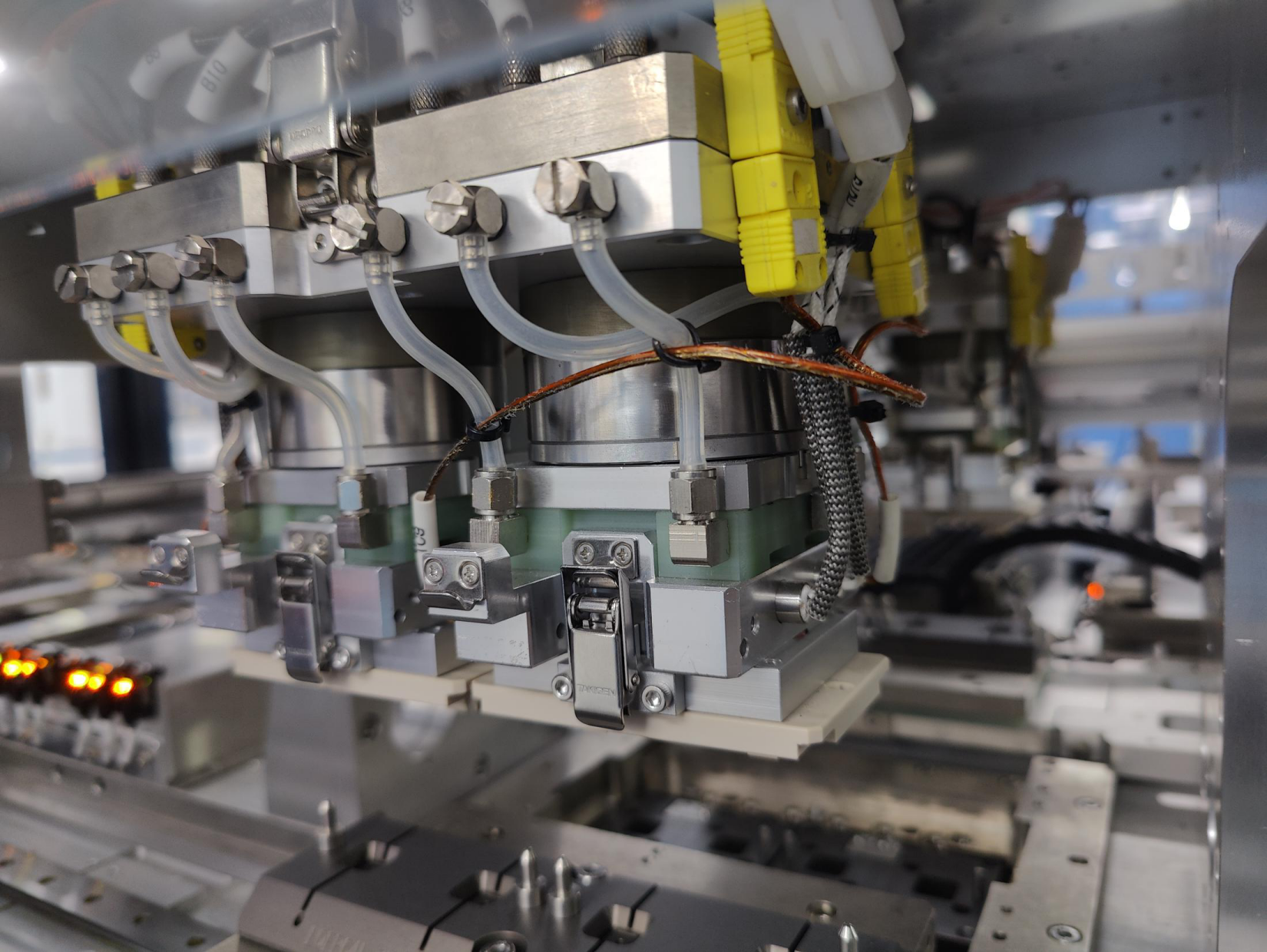

取放料机械臂Y轴配置直驱电机,位置精准,运行平稳高效。 | 最大支持2x8site模式,配置多个方向传感器检测材料状态,保护材料。 | 配置docking加热模块,大功率Z轴电机,满足不同测试需求。 |
表格信息
SKD308H平移式测试分选机 | |
适合器件 | MSOP、QFN、DFN、LQFP、LGA、BGA、CSP 尺寸:3X3 - 110X110mm |
UPH | Max 13.5K pcs/H(8site,QFN4X4) |
测试站 | 单site,1X2/2X2 site(X = 80mm, Y = 60mm), 1X4/2X4 site(X = 40mm,Y = 60mm),2X8 site(X = 30mm,Y = 60mm) |
测压力 | Max 240kgf |
驱动方式 | 直线电机驱动(取放料Y轴) |
Index time | 0.42S |
进出料方式 | Tray input + Tray output |
测试开口尺寸 | 300mm X 146mm |
设备稳定性 | JAM RATE<1/10000, MTBA>60min,MTTA<3min,MTBF>168H |
温度控制 | 550~90℃±2℃, 90~150℃±3℃ 预温盘,梭车,测压头,测试docking固定板,共四处配置加热模块 |
通讯接口 | TTL / GPIB / RS232/网口 |
尺寸 | 2135 X 1545 X 2000 mm |
电源需求 | 常温 单相220V 50/60Hz 32A,功率7KW; 高温 单相220V 50/60Hz 32A*2,功率11.5KW |
气压需求 | ≥0.5Mpa,550L/min,∅12快速插头 |
重量 | 1300KG |
